大家好，我是工控小弟，最近我收到了在iC Easy商城申请的样板EVB-L0136板卡，因此本期视频将对这块板卡做一个开箱，然后再基于这块板卡做一个物联网测试历程。
拿到免费板卡，最开心的就是拆箱了，包装板卡的盒子有2个，一个是iCEasy商城的盒子，另外一个是板卡的盒子，板卡是放在静电袋，很好的保护了板卡。打开静电袋，里面就是这块板卡的真面目了，这块板卡的资源还是比较丰富的，主芯片使用的是灵动微的MM32L0136C7P，这款芯片是M0+内核，最高工作频率可达 48MHz，拥有64KB Flash和8KB SRAM，内置段码式液晶驱动 SLCD，接口方面也是比较丰富的，有2 个 UART 接口，1个LPUART接口，2 个 SPI 接口，2 个 I2S 接口，1 个 I2C 接口，工作电压在 1.8V - 5.5V，非常方便锂电池供电。板卡硬件资源有一块段码屏，一片8Mbit的SPI Flash存储器，一片2048bit的 I2C 存储器，三个模拟输入电位器，然后还有LED、按键以及音频输出等其他硬件，GPIO通过板卡两边的排针全部做了引出，这就是这块板卡的全貌了。
图（1）EVB-L0136板卡全貌
接下来通电看看板卡的示例功能，板卡供电采用的还是MicroUSB，上电后，段码屏滚动显示板卡的型号，按下K1，就进入了时间显示，再按一下K1，就切换到了ADC1的电压显示，单位是mV，调节RV1，可以看到屏幕显示的电压值也在变化，再按一下K1，就切换到了ADC2的电压显示，调节RV2，ADC2的值也在变化，再按一下K1，就切换到了ADC3的电压显示，调节RV3，ADC3的值也在变化。按下K3，可以控制板载LED的显示。按下K4，板载SP1发声，这曲子是不是很熟悉，猪八戒背媳妇，灵动微的工程师是懂得整活的，板载的功能测试到这里就结束了。
图（2）EVB-L0136板卡通电
接下来看看开发环境，MM32支持Keil和IAR开发环境，支持的调试工具也是比较多的，支持J-Link以及大部分厂家的DAP-Link。由于开发板的出厂固件程序并没有提供，我们可以使用J-FLASH将出厂程序读出备份。打开J-Flash工具，创建基于MM32L0136C7P的工程，然后连接芯片，连接成功后，读取整个芯片，读取成功后，将数据和J-Flash工程保存。
图（3）J-Flash 读取EVB-L0136
接下来就是编写我们自己的应用程序。但在在这之前，可以先玩一下官方提供的历程，毕竟，点灯仪式都没做呢，灵动微官方提供了非常多的开发历程，我们使用熟悉的Keil进行开发，我们找到历程里的LED翻转的历程，这个历程的功能是板载4个LED以100ms的间隔闪烁，我们编译程序，然后修改调试工具为J-Link，连接方式为SWD模式，可以看到芯片已经可以读取到了，然后将程序下载到芯片。下载程序后，板子上的4颗LED快速闪烁，程序正常运行，至此，点灯仪式完成。
图（4）EVB-L0136点灯程序

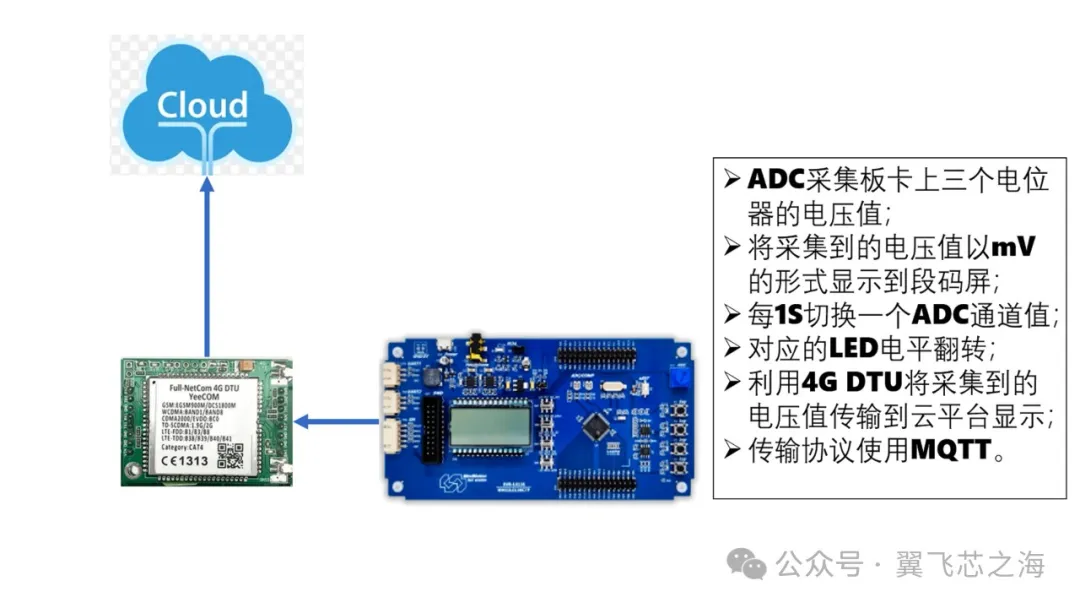

然后开始设计我们自己的应用程序，程序完成的功能是这样的，我们使用ADC采集板卡上三个电位器的电压值，将采集到的电压值以mV的形式显示到段码屏，每1S切换一个ADC通道值，在切换通道的时候，对应的LED电平翻转，同时，利用4G DTU将采集到的电压值传输到云平台显示，传输协议使用MQTT。
图（5）用户测试程序功能描述

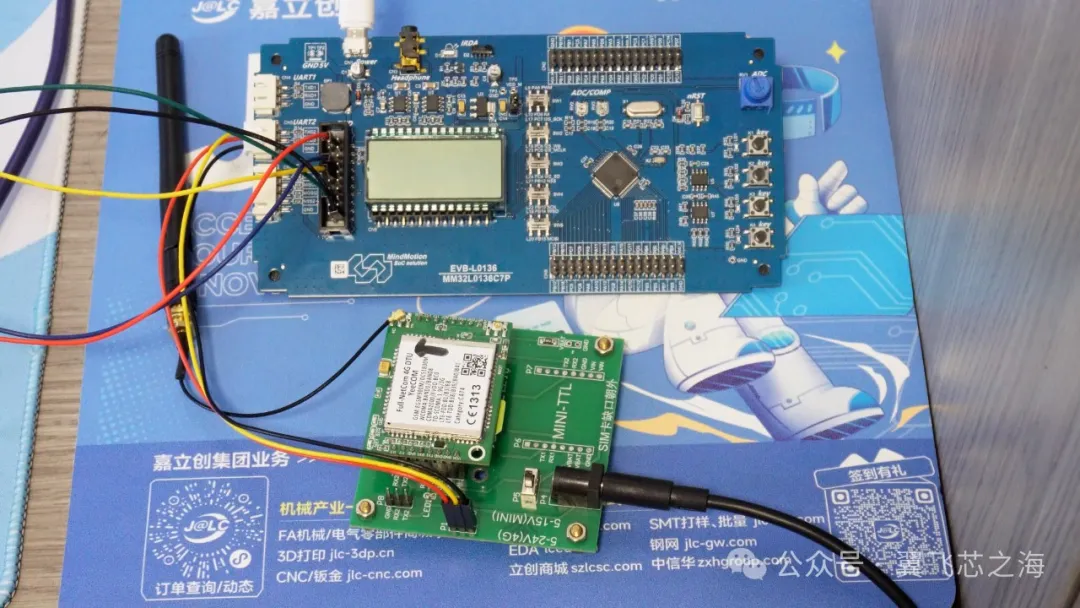

本次使用到的硬件有4G DTU模组和EVB-L0136板卡，板卡上的硬件资源用到了SLCD、3个LED，3个电位器以及串口2，串口2与4G DTU的串口连接，硬件比较简单。
图（6）测试使用的硬件
接下来就是软件工程创建了，我们没有必要从零创建工程，找到一个与我们应用相差不大的历程进行修改即可，我选择的是段码屏的历程，把段码屏的历程复制到我们的工程目录，点击编译，显示有报错，这是因为复制的时候并没有复制库以及启动文件这些，我们在工程文件管理，将原来的HAL_LIB以及STARTUP里的文件全部清除，然后在历程目录，将Device文件夹全部复制到我们的工程目录，然后回到工程文件管理，重新添加库文件和启动文件。我们再次编译，发现还是有错误，这是因为头文件的路径发生了变化，我们打开工程配置，将用到的头文件路径重新添加，然后重新编译，编译成功，然后将调试下载工具修改成J-Link，配置完成后，下载工程，下载成功后，我们可以看到段码屏的计数值开始累加，至此，项目工程创建完成，下面就是编写我们的应用代码了。
图（7）基于SLCD的工程模板

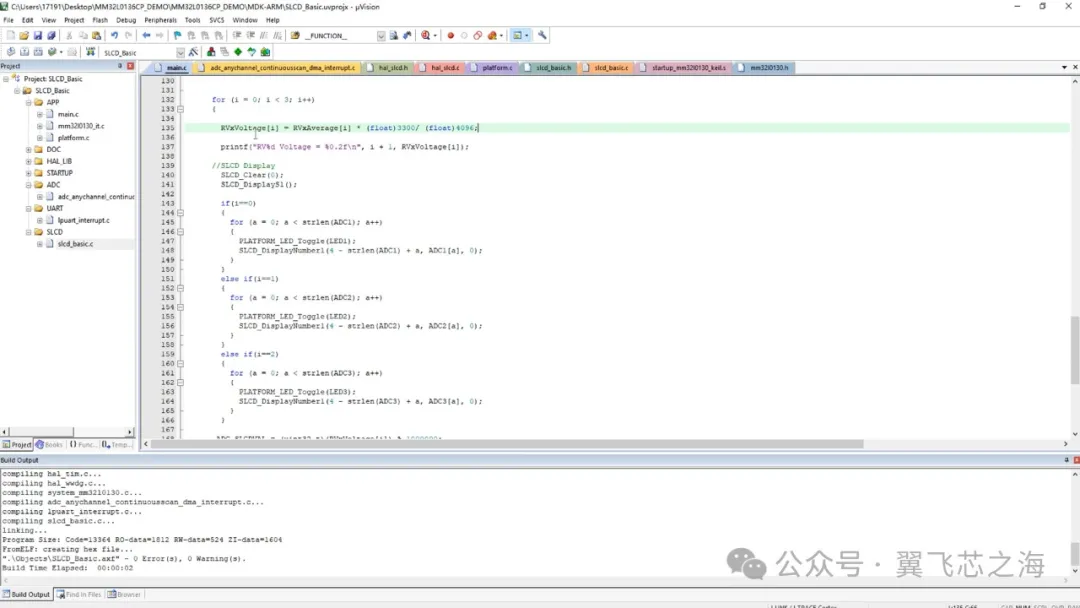

这就是我编写好的应用代码，代码都是移植了历程代码，在官方历程代码的加持下，我自己的应用从创建工程到完成只花了1个小时。代码也比较简单，首先是ADC连续采样，然后在做均值滤波，得到ADC的转换值后，将值转换成mV电压值，然后就是每1000mS，切换一次通道显示，同时，将采集到的电压信号再通过串口2发送到4G DTU,4G DTU再将数据透传到云平台。
图（8）用户代码节选

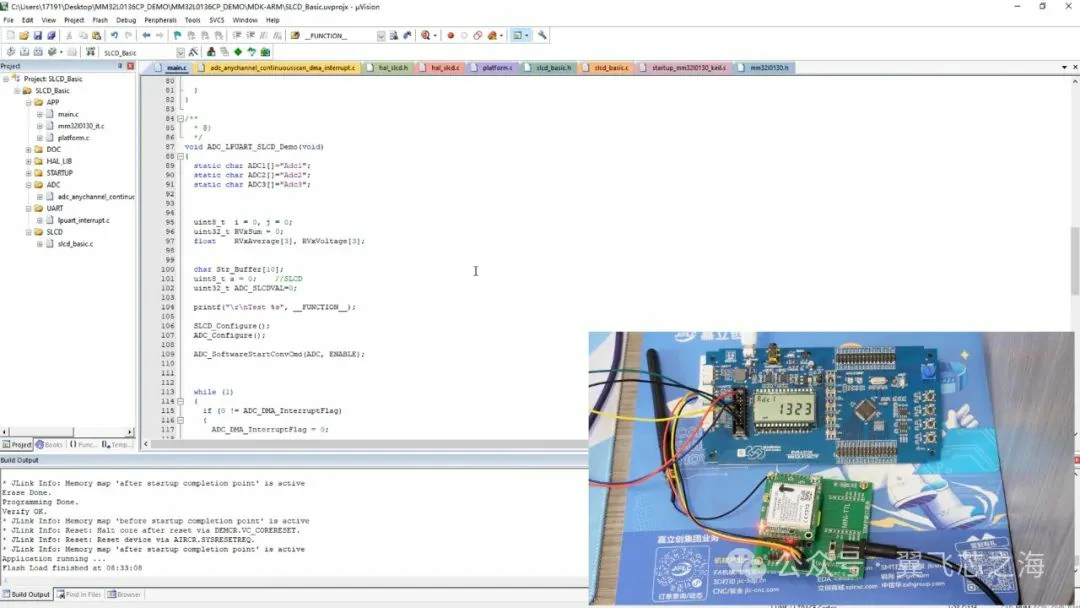

然后就是实验部分了，4G DTU及MQTT消息服务器都配置完成了，打开4G DTU的电源，等待第二个指示灯亮起就成功连接到服务器了，云端数据监测使用MQTTX，消息订阅和发布都配置好了。然后，我们将编译成功的代码下载，下载完成后，程序运行，显示屏正常刷新ADC 的值，ADC通道切换时，对应通道LED状态变化一次，打开MQTTX，可以看到数据也正常接收到了，暂停数据接收，回到最开始的时候，可以看到在项目信息打印完成后就开始打印ADC的通道值了，至此，我们的应用代码创建及测试就完成了。
图（9）实验现象
最后对这块板卡做个总结吧，这块板卡可以帮助我们快速的验证自己的项目，板载资源也比较丰富，常用的一些外设都有，开放式的GPIO方便连接我们自己的硬件，官方文档和历程做的都是比较全面和丰富的，还是值得入手的。
